【新製品】Fiam E-TCS コントロールユニット & E-MCB ナットランナーモーター
2026.10.01
製品情報
イタリアの締結機器メーカー Fiam（フィアム）社より、自動化ライン向けの新しい電動締付システム「E-TCS コントロールユニット」と「E-MCB ナットランナーモーター」が登場しました。トルク範囲 0.1〜18 Nm、全44機種のナットランナーを1台のコントローラで制御でき、ロボット・多軸ユニット・ロータリーテーブルなど、さまざまな自動締付工程に柔軟に組み込めます。

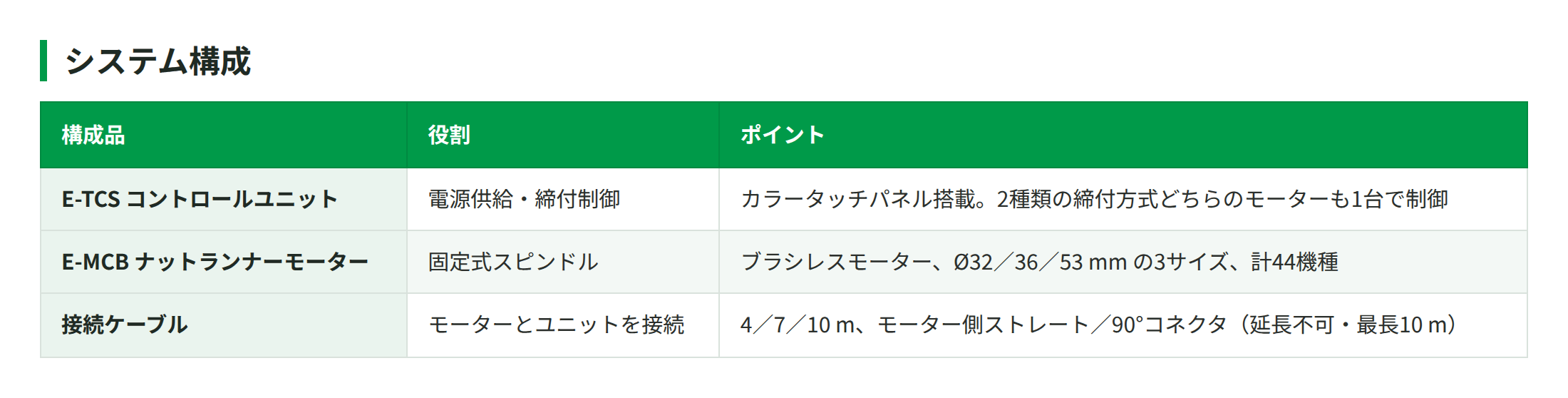

◉ システム構成
システムは「コントローラ＋ナットランナー＋専用ケーブル」の3点で構成されます。
◉ 主な特長
⭐ 1台で全機種を制御：E-TCS は接続したモーターを自動認識。トランスデューサ式・電流制御式のどちらにも対応します。
⭐自動化に最適な設計：取付フランジ標準装備、強固なスラストベアリングで高速往復するスライド上でも安定動作。軸方向コンペンセータ付き／なし を選択可能です。
⭐ 3つの締付戦略：トルク制御・角度監視（TC-AM）、角度制御・トルク監視（AC-TM）、トルク・角度同時制御（AC-TC）をステップごとに設定できます。
⭐ 充実したポカヨケ機能：トルク・角度・時間の上下限管理、ねじ本数カウント、NG時の再締付、ダウンシフト（減速）、加速ランプ設定など。
⭐ 一目でわかる結果表示：画面の色（OK＝緑／未達＝黄／超過＝赤）とモーター本体のLEDで締付結果をすぐに確認できます。
⭐ トレーサビリティ：締付ログ・波形を本体に各200件保存。SDカードで100万件超のデータを保存・出力できます。
⭐ Industry 4.0 対応：PROFINET 標準、EtherNet/IP・Modbus TCP モジュールに対応。8入力／8出力のプログラマブルI/O（DB25、24V）も標準装備です。
⭐ ESD認証・イタリア製：全モーターがESD認証済みで電子機器の組立にも安心。Fiam社（イタリア・ヴィチェンツァ）が設計・製造しています。
⭐ 新ソフト「E-TCS ToolManager」：PC上でプログラム編集、締付データの一覧表示、締付カーブの確認が行えます。

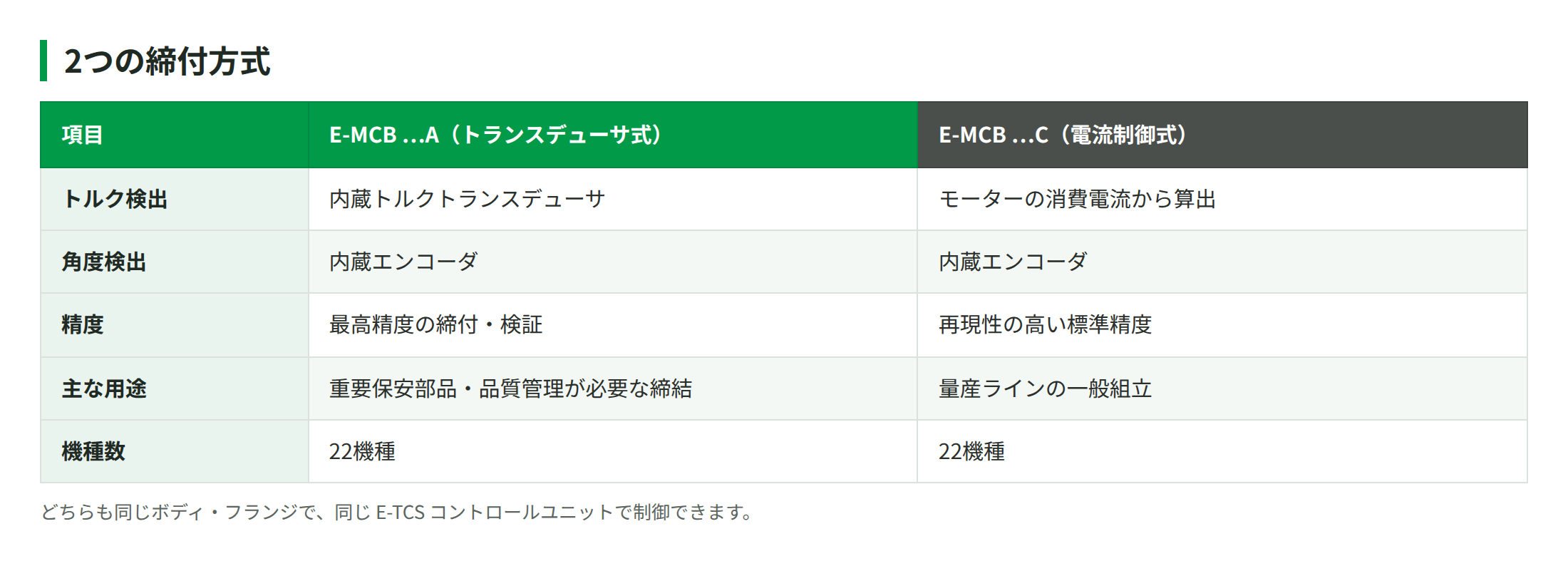

◉ 2つの締付方式
用途に合わせて、高精度の「A」タイプとコスト重視の「C」タイプから選べます。どちらも同じボディ・フランジで、同じ E-TCS で制御できます。

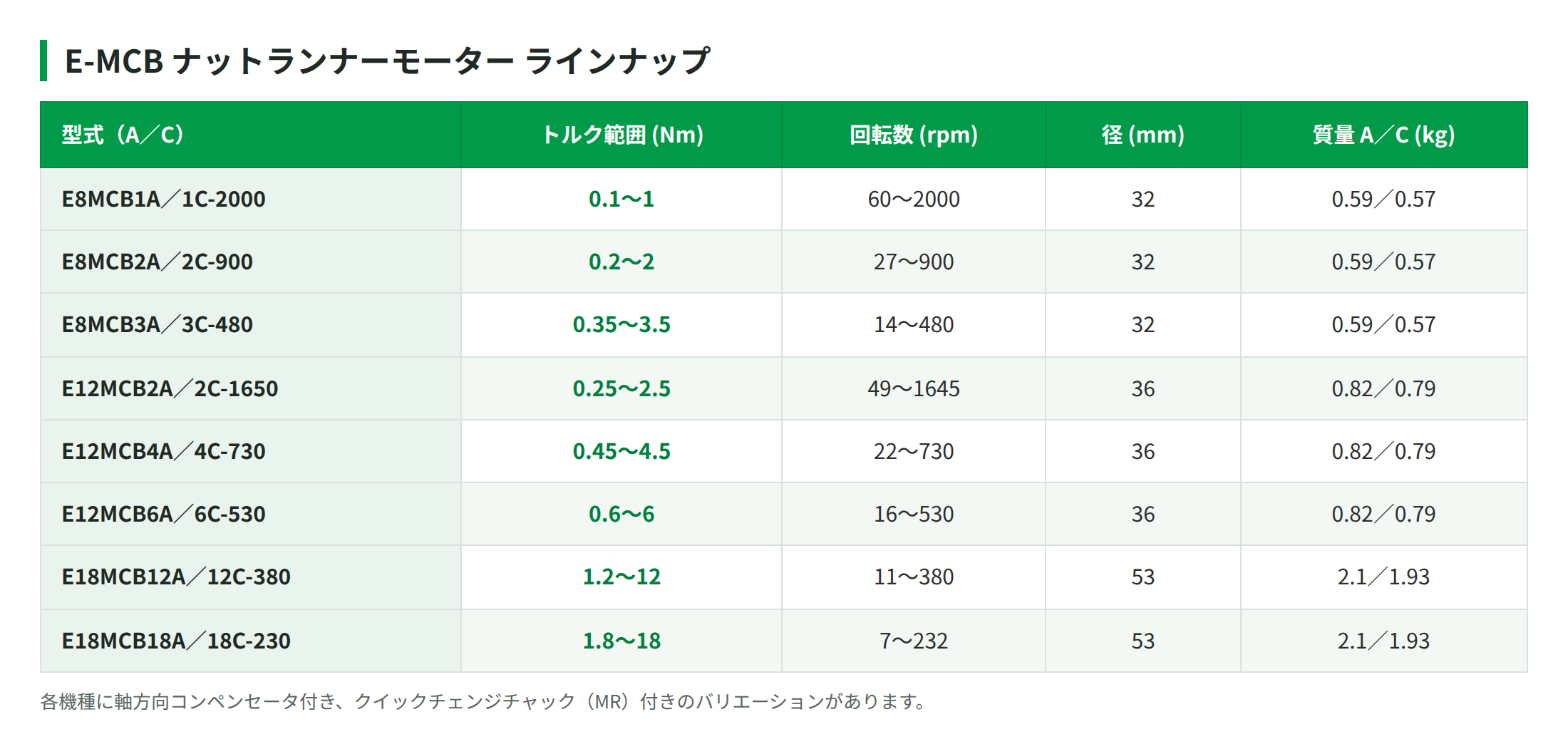

◉ ラインナップ
基本8サイズを A／C 両タイプで展開。各機種に軸方向コンペンセータ付き、クイックチェンジチャック（MR）付きのバリエーションもあります。
例：E12MCB4C-730（電流制御式、0.45〜4.5 Nm、1/4″角ドライブ、全長222.5 mm）

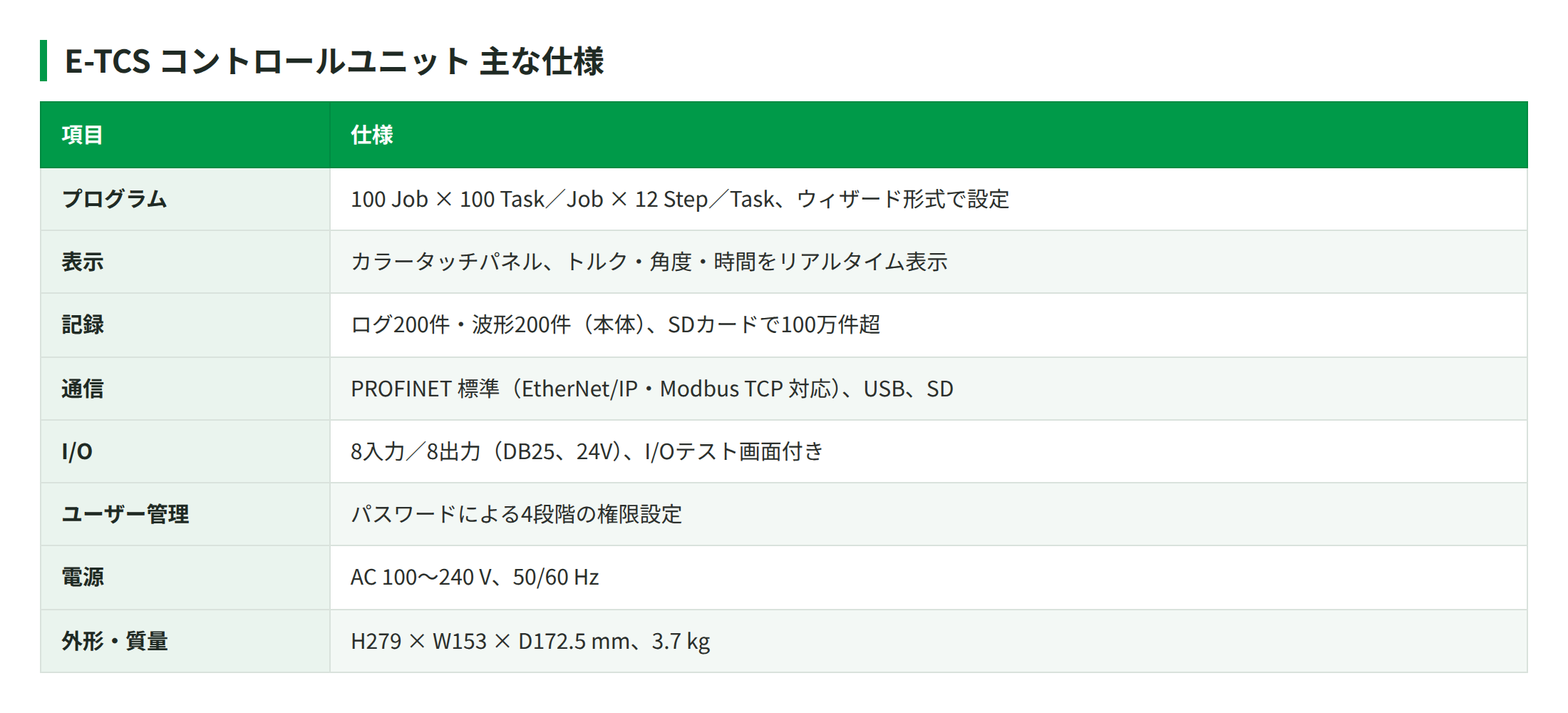

◉ E-TCS の主な仕様と用途
主な用途：自動車・家電・電子機器・航空機などの自動組立ライン。ねじ供給機（CA／MCA）、ロータリーテーブル、多関節ロボット、電動軸（XY）、多軸ユニット、ピック＆プレース装置に組み込めます。
